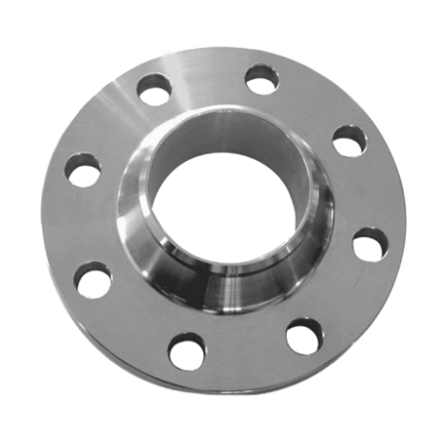

Фланец 100-40-11-1-E ст.09Г2С ГОСТ 33259-2015

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Характеристики
Количество в упаковке 340
Вес 4,21
Объем 0,002
Рабочая среда вода, пар
Номинальный диаметр (DN) 80
Номинальное давление (PN) 16
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь 20
Межосевой диаметр, мм 160
Диаметр выступа, мм 133
Высота выступа, мм 3
Высота воротника, мм. 33
Диаметр воротника, мм. 90
Диаметр основания воротника, мм. 110
Единица измерения шт
Соответствие ГОСТ ГОСТ 12821-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 160
Диаметр отверстий, мм 18
Внешний диаметр, мм 195
Количество отверстий, шт. 8
Внутренний диаметр, мм 78
